L'OSSERVATORIO

l'osservatorio
l'osservatorio

Questo è l'edificio dove è alloggiato il telescopio a postazione fissa.

La costruzione è stata realizzata dal sottoscritto dietro la sua casa con pareti in pannelli e tetto scorrevole con ondulina zincata, poi il tetto è stato successivamente motorizzato per il collegamento remoto al 100% da dentro casa.

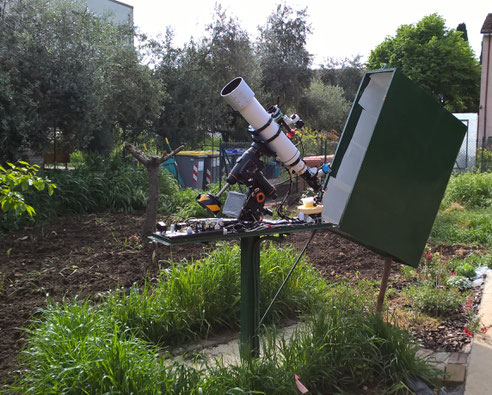

il telescopio
il telescopio

Caratteristiche della strumentazione



  1. Ottica per deep-sky: TS PhotoLine tripletto 130 APO F=910mm
  2. CCD per deep-sky : Orion StarShoot G3    Monocromatica
  3. Ruota porta filtri : Orion Nautilus 7x31,8
  4. Filtri: (Fotometrici Schuler:Rs,Is  Baader:V,B),(Lum. no filtro),(H Alpha astronomik) e filtro dark
  5. Montatura: Celestron CGX
  6. Ottica per spettrografo: TS PhotoLine Tripletto 70 APO F=420mm
  7. CCD per spettrografo: Atik420 monocromatica
  8. Spettrografo: Alpy600
  9. CCD sul modulo guida spettrografo: Atik Titan  monocromatica
  10. Oculare per pianeti: Baader ortoscopico da 9mm
  11. Camera CCD pianeti: Imaging Source monocromatica  DMK 21AU618.AS
  12. Flip Mirror  Orion modificato con specchio ellittico
  13. Mirino: obiettivo tvcc con CCD I-nova PLA-C



Tutto il sistema si compone fondamentalmente di un generoso rifrattore destinato per il Deep Sky e pianeti  dove serve luce e diametro, nell'altro tubo purtroppo sacrificando il diametro per  limiti di peso della montatura c'è un piccolo rifrattore destinato per lo spettrografo  che funziona anche per la guida , il tutto contenuto in un peso di 16kg circa, un peso adeguato per far andare  bene la montatura.

Sembrerebbe un paradosso sacrificare il diametro sulla spettrografia dove notoriamente la disciplina spettroscopica viene spesso svolta con grandi diametri da parte di astronomi professionisti e non, ma negli obbiettivi delle mie osservazioni che si compongono soprattutto di stelle variabili raggiungibili spettrograficamente fino alla dodicesima magnitudine con il 70mm  c' è già un'enorme campo di lavoro che rende superfluo  dover cercare altre stelle più deboli, inoltre altri oggetti come galassie, quasar, comete deboli sono di facile portata solo dei grandi diametri e non certo del pur  generoso rifrattore da 130mm. Inoltre con una modica spesa si possiede un piccolo rifrattore da 70mm di eccellente qualità ottica che rende gli spettri otticamente ben corretti .

Il flip mirror fà passare luce diretta per il planetario dove serve la massima qualità ottica, e devia con uno specchio ellittico la luce per il Deep sky sacrificando un pochino la qualità del cammino ottico , un sacrificio poco sofferto in quanto nel Deep sky lavoro a corta focale quindi a bassa risoluzione.



Flip Mirror
Flip Mirror

Ho sostituito sul flip mirror il vecchio specchio quadrato di basso spessore con uno specchio ellittico di migliore qualità ottica con spessore di 10mm di vetro.

SkyCam
SkyCam

Ho installato una SkyCam adattata utilizzando

una camera I-nova mono con obbiettivo di una webcam, adattato poi con un raccordo fatto al tornio.

Il sistema è molto utile da remoto per monitorare in live lo stato delle nuvole atmosferiche.

Faretto flat
Faretto flat

Per rendere il più omogenea possibile la luce pern flat incidente sul pannello bianco difronte al telescopio ho installato difronte al faretto dei fogli traslucidi.

Impianto elettrico
Impianto elettrico

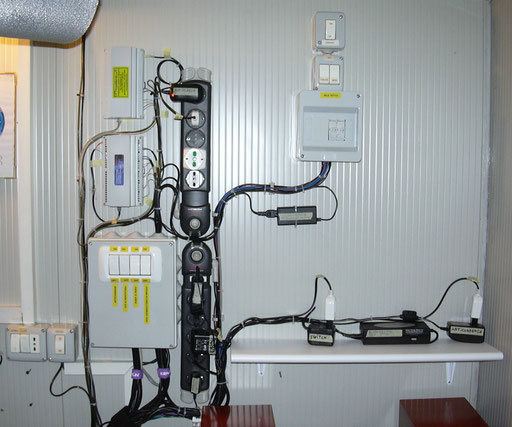

In questa foto è rappresentata la parte principale dell'impianto elettrico  dell'osservatorio. In alto a sinistra ci sono le due schede relè fondamentali per la gestione in remoto dell'osservatorio, sotto c'è

la scatola elettrica con morsettiere per collegare le svariate alimentazioni eliminando il più possibile l'uso delle spine e delle ciabatte, e inserendo degli interruttori per sezionare varie zone dell'impianto.

In alto a destra ci sono i due relè per l'apertura e chiusura del tetto con i pulsanti per il comando manuale.

Otto
Otto

In questa foto c'è il guardiano dell'osservatorio, Otto il mio cane.





























Nerino
Nerino

A tenermi compagnia durante le osservazioni c'è spesso il mio gatto Nerino.

Cupola IO
Cupola IO

A Porziano dove c'è l'osservatorio del gruppo astrofili Gams ho installato la mia seconda cupola.Per maggiori dettagli vedere il sito del Gruppo Astrofili Monte Subasio.
